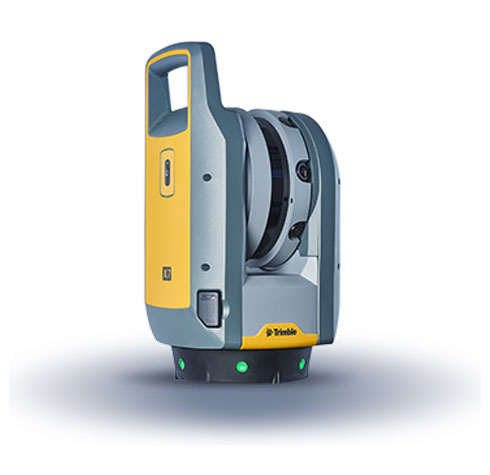

天寶Trimble X7 三維激光掃描儀

天寶X7三維激光掃描儀高速三維激光掃描系統采用了創新技術，簡單易用提升效率，使您增強外業信心

簡單

◇可靠的外業工作流程適合所有用戶

◇直觀的Trimble Perspective軟件，用于操作、管理、查看和驗證掃描數據

◇用Trimble VISION技術快速捕獲影像

◇緊湊輕便，便于運輸和移動

智能

◇突破性創新，用于可靠的數據采集

◇Trimble X-Drive偏轉系統，可實現自動校準，確保每次掃描的精準度，不再花費時間停工返廠校準

◇Trimble Registration Assist，用于自動配準、精細化處理和產生報告，您可以滿懷信心和信任地離開工地

◇Trimble X7高精度自動整平

專業

◇Trimble X7 IP55評級和2年標準保修

◇高靈敏度飛行時間EDM可有效掃描暗面和反光表面

◇用平板電腦或一鍵式工作流程實現靈活操作

◇天寶X7可與天寶和非天寶軟件進行數據集成

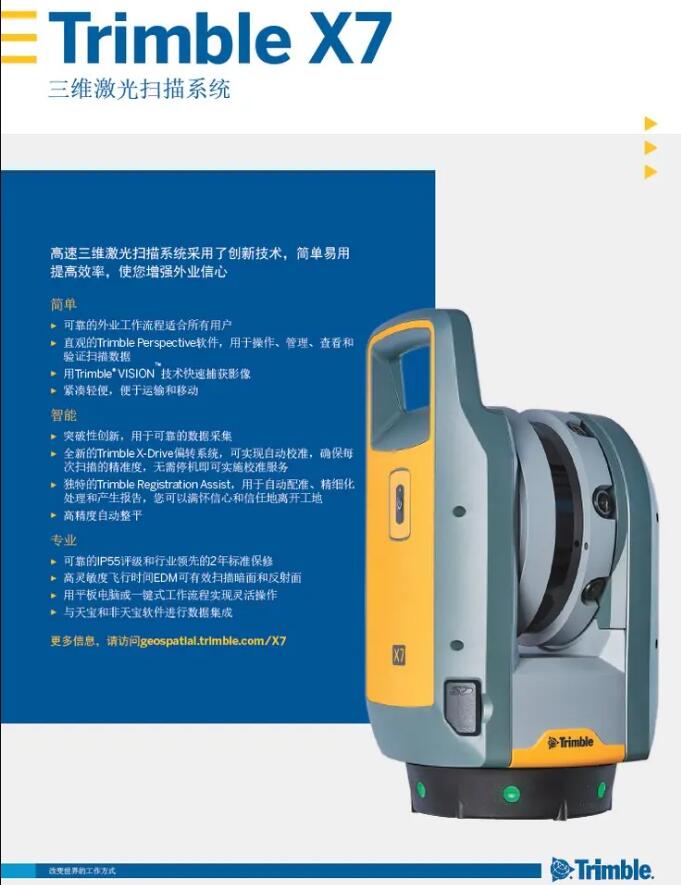

產品描述

高速三維激光掃描系統采用了創新技術，簡單易用提升效率，使您增強外業信心

簡單

◆可靠的外業工作流程適合所有用戶

◆直觀的Trimble Perspective軟件，用于操作、管理、查看和驗證掃描數據

◆用Trimble VISION技術快速捕獲影像

◆緊湊輕便，便于運輸和移動

智能

◆突破性創新，用于可靠的數據采集

◆全新的Trimble X-Drive偏轉系統，可實現自動校準，確保每次掃描的精準度，不再花費時間停工返廠校準

◆獨特的Trimble Registration Assist，用于自動配準、精細化處理和產生報告，您可以滿懷信心和信任地離開工地

◆Trimble X7高精度自動整平

專業

◆可靠的IP55評級和行業2年標準保修

◆高靈敏度飛行時間EDM可有效掃描暗面和反光表面

◆用平板電腦或一鍵式工作流程實現靈活操作

◆Trimble X7與天寶和非天寶軟件進行數據集成

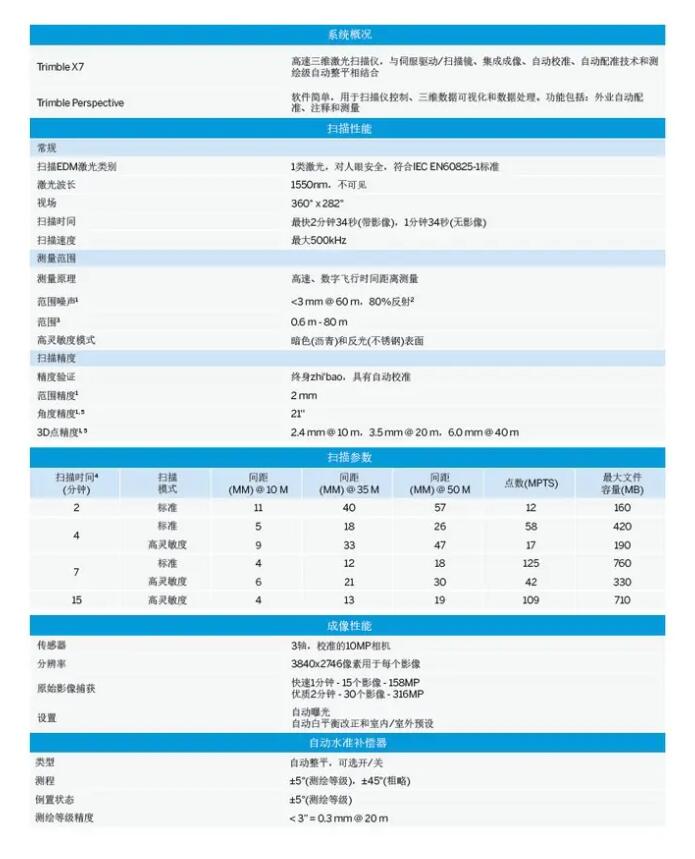

技術指標

系統概況

Trimble X7

高速三維激光掃描儀，與伺服驅動/掃描鏡、集成成像、自動校準、自動配準技術和測繪級自動整平相結合

TrimblePerspective

軟件簡單，用于掃描儀控制、三維數據可視化和數據處理。功能包括：外業自動配準、注釋和測量

常規

掃描EDM激光類別：1類激光，人眼可視，符合IECEN60825-1標準

激光波長：1550nm，不可見

視場：360°x282°

掃描時間：2分鐘34秒(帶影像)，1分鐘34秒(無影像)

掃描速度：******500kHz

測量范圍

測量原理：高速、數字飛行時間距離測量

測距噪聲：<3mm@60m，80%反射

測程：0.6m-80m

高靈敏度模式：暗色(瀝青)和反光(不銹鋼)表面

掃描精度

精度驗證：具有自動校準，終身保證

測距精度：2mm

角度精度：21"

3D點精度：2.4mm@10m，3.5mm@20m，6.0mm@40m

成像性能

傳感器：3個，同軸校準的10MP相機

分辨率：3840x2746像素用于每個影像

原始影像捕獲：快速1分鐘-15個影像-158MP

                         優質2分鐘-30個影像-316MP

設置：自動曝光

           自動白平衡改正和室內/室外預設

自動水準補償器

類型：自動整平，可選開/關

范圍：±5°(測繪等級)，±45°(粗略)

倒置狀態：±5°(測繪等級)

測繪等級精度：<3”=0.3mm@20m

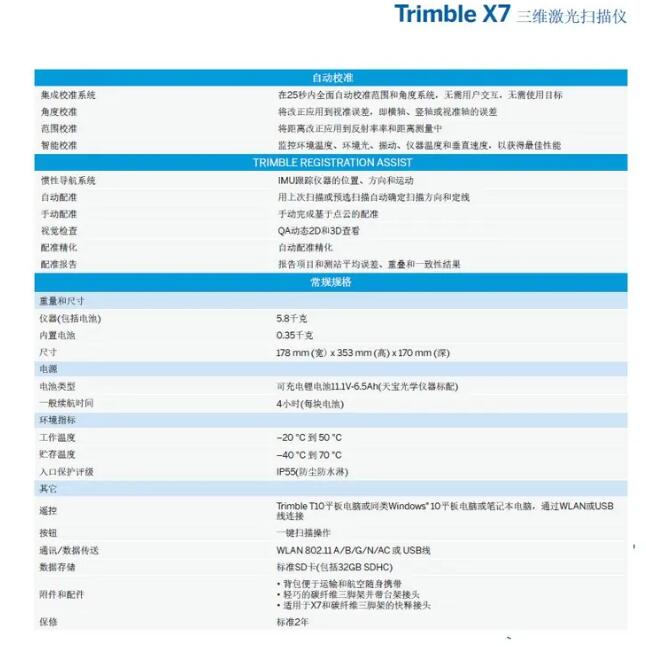

自動校準

集成校準系統：在25秒內自動校準測距和角度系統，無需用戶交互，無需使用目標

角度校準：將改正應用到視準誤差，即橫軸、豎軸或視準軸的誤差

范圍校準：將距離改正應用到反射率率和距離測量中

智能校準：監控環境溫度、環境光、振動、儀器溫度和垂直速度，以獲得******性能

Trimble Registration Assist

慣性導航系統：IMU跟蹤儀器的位置、方向和運動

自動配準：與上一個掃描或預選掃描進行自動定向和對齊

手動配準：手動完成基于點云的配準

視覺檢查：QA動態2D和3D查看

配準精化：自動配準精化

配準報告：報告項目和測站平均誤差、重疊和一致性結果

常規規格

重量和尺寸

Trimble X7儀器(包括電池)：5.8千克

Trimble X7內置電池：0.35千克

Trimble X7尺寸：178mm(寬)x353mm(高)x170mm(深)

電源

電池類型：可充電鋰電池11.1V-6.5 Ah(天寶光學儀器標配)

典型續航時間：4小時(每塊電池)

環境指標

工作溫度：–20°C到50°C

貯存溫度：–40°C到70°C

入口防護等級：IP55(防塵防水淋)

其它

遙控：Trimble T10平板電腦或同類Windows10平板電腦或筆記本電腦，通過WLAN或USB線連接

按鈕：一鍵掃描操作

通訊/數據傳送：WLAN802.11A/B/G/N/AC或USB線

數據存儲：標準SD卡(包括32GBSDHC)

附件和配件：背包便于運輸和航空隨身攜帶

                      輕巧的碳纖維三腳架并帶臺架接頭

                      適用于X7和碳纖維三腳架的快釋接頭

天寶X7保修：標準2年

Trimble Perspective軟件

系統要求

操作系統：Microsoft Windows 10

處理器：Intel第六代內核Corei7 2.5GHz處理器或更高配置

RAM：8GB或更高配置

VGA卡：Intel HD顯卡520或更高配置256GB固態硬盤(SSD)，(512GB或更高配置能夠獲得******性能)

特點

掃描儀操作：遠程控制或電纜

Trimble Registration Assist：自動和手動配準、精化和報告

數據交互：2D、3D和測站視圖

外業文檔：掃描標簽、注釋、照片和測量數據

自動同步：通過一鍵操作自動同步數據

數據冗余：數據存儲在SD卡和平板電腦上

數據集成：導出的格式可以支持天寶和非天寶軟件

文件格式：TDX、TZF、E57、PTX、RCP、LAS、POD
