徠卡全站儀船舶行業解決方案
一、 方案概述
徠卡船舶測量解決方案是由徠卡專業的全站儀搭配徠卡本地化團隊開發的造船助手組成,是徠卡針對于船舶行業的相關造船企業在船舶建造過程中對船體構件進行分段測定、分析,附加計算、點位檢測、以及整裝后船體水尺水線標定等測量工作。
二、 方案組成
徠卡船舶測量解決方案由以下產品組成:
三、 主要功能
a) 標準測量,能夠?qū)崿F(xiàn)符合船廠要求及造船測量實際需求的一些基本測量功能,進行建立坐標系、隱蔽點測量、搬站測量、圓心測量等操作。

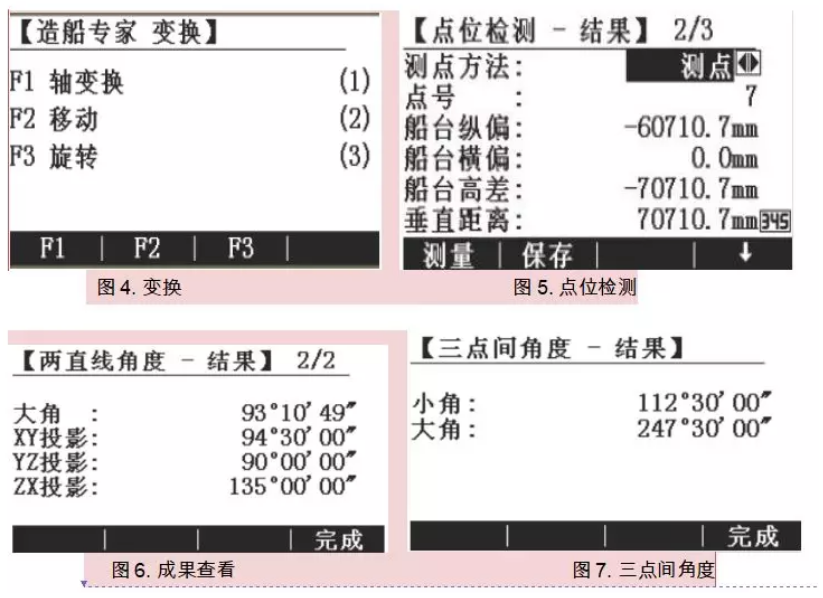

b) 數據分析,能夠針對于測量得到的數據進行進一步的處理展示,能夠?qū)崿F(xiàn)在儀器中進行數據的列表顯示、數據連接(2點、3點)、數據變換(軸變換、移動、旋轉)、數據輸出等操作,更加直觀,隨心所欲。
c) 數據計算,能夠在儀器端,在測量現場就對測量數據進行處理計算,獲取現場實際情況的結果
d) 能夠在儀器端進行點位檢測、兩點距離計算、直線度計算、平面度計算、三點角度計算、兩直線間角度計算、構件間角度計算、弧長計算、水尺水線標定等
e) 能夠在現場就能獲取測量分析結果,不需再將數據拿回辦公室進行分析,能夠更加輕松的完成測量及計算工作,讓復雜的計算在指尖即可完成
四、 主要特點
徠卡船舶測量解決方案具有以下特點:
a) 設備簡單穩定,僅需攜帶徠卡全站儀到達現場,通過儀器機載的造船助手軟件,即可開始測量,避免了外接設備連接的麻煩;
b) 測量人員的所有測量操作均在儀器上進行即可,無需以便操控儀器,一邊操控外接設備,提高測量人員的工作效率,簡單穩定;
c) 功能強大,機載造船助手涵蓋了造船測量中的多種需求功能,能夠?qū)崿F(xiàn)多種測量目的;
d) 在軟件中包含了多種計算功能,讓客戶能夠在測量現場及時進行計算工作,現場即可對測量數據進行檢查,避免后期返工測量的麻煩;
e) 多種變換分析功能能夠讓客戶在現場更加直觀的對數據進行瀏覽,避免測量操作帶來的疲勞感;
f) 徠卡有專業化的本地化團隊,可根據客戶提出的更高的測量需求對軟件進行分析調整,能夠更加精準的滿足客戶的多種需求。
五、 應用案例
廣東省某造船公司在超大型挖泥船的建造上具有較高地位。做好造船過程中的精度控制,是船舶行業領先的基礎。徠卡船舶測量解決方案助力其完成造船分段中的精度控制測量工作,保證客戶分段制造的順利進行,協助客戶完成了多種需求下的分段、整裝測量工作,保證了客戶的工作質量和工作效率。
安徽省某造船廠通過徠卡船舶測量解決方案來進行造船分段的測量工作,保證了其精度控制的高效實施。
